제이랩스는
우리 삶을 지키고 미래 방위산업을 선도하는
글로벌 기업으로 성장할 것입니다.
DEFENSE SYSTEMS CORE TECHNOLOGY COMPANY

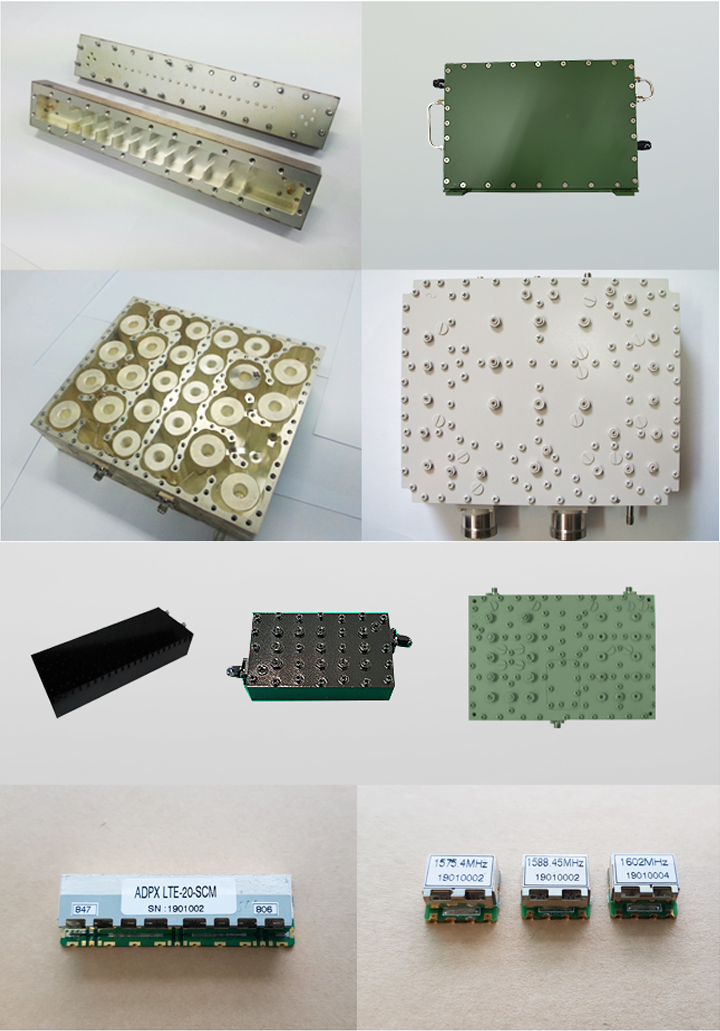

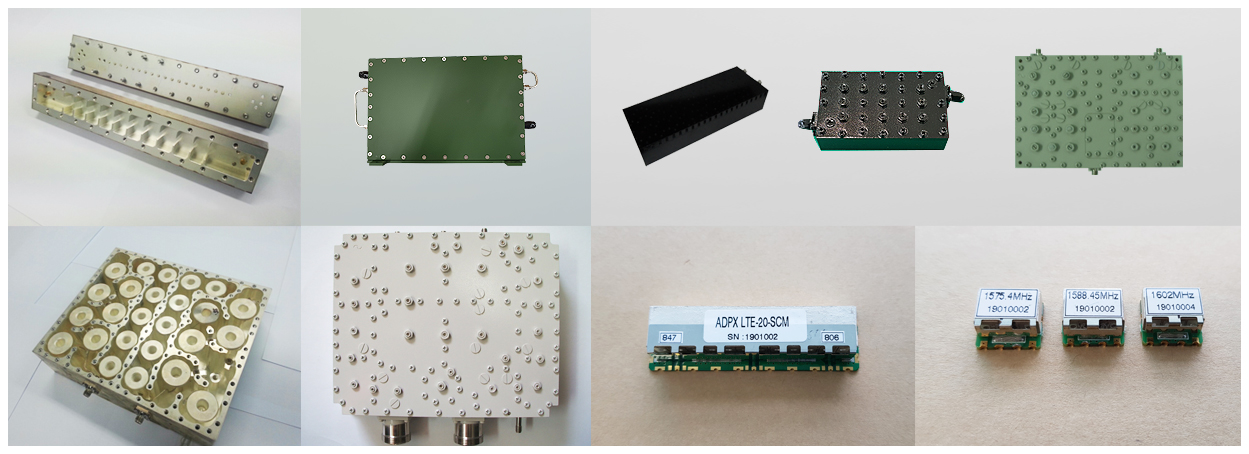

RF시스템의 요소 부품으로
다양한 산업에서 광범위하게 사용되고 있습니다.
No | Model | Pass Bnad Frequency | Insertion Loss | Return Loss | Dimension (WxDxH) |
---|---|---|---|---|---|
1 | 2359.75MHz BPF | 2359.75 MHz | 0.5dB | 14dB | 48 X 80 X 22 mm |
2 | 4850 ~ 5500MHz BPF | 4850 MHz ~ 5500 MHz | 0.6dB | 18dB | 54 X 121 X 18 mm |
3 | 5100 ~ 5160MHz BPF | 5100 MHz ~ 5160 MHz | 1.0dB | 18dB | 51 X 212 X 29 mm |
4 | 8800 ~ 9600MHz BPF | 8800 MHz~9600 MHz | 1.5dB | 15dB | 60 X 25 X 14mm |
5 | 15500 ~ 16800MHz BPF | 15.5 GHz~ 16.8GHz | 1.2dB | 15dB | 17.0 X 82.0 X 15.0(Max) mm |
No | Model | Rejection Center Frequency(MHz) | Pass Band Frequency(MHz) | Pass Band Return Loss | Dimension |
---|---|---|---|---|---|
1 | 880 ~ 915MHz BRF | 897.5 MHz | DC~830 MHz, 960 MHz~3000 MHz | 10dB | 240 x 30 x 68.5 mm |
2 | 1235.77 ~ 1256.23MHz BRF | 246 MHz | DC~1185 MHz, 1315 MHz~3000 MHz | 10dB | 232 x 32 x 56 mm |
3 | 1614.5 ~ 1617.5MHz BRF | 1616 MHz | DC~1581 MHz, 1651 MHz~3000 MHz | 10dB | 232 x 32 x 50 mm |
4 | 1805 ~ 1880MHz BRF | 1842.5 MHz | DC~1710 MHz, 1975 MHz~4000 MHz | 10dB | 212 x 30 x 42 mm |
5 | 2120 ~ 2170MHz BRF | 2145 MHz | DC~2030 MHz, 2250 MHz~4000 MHz | 10dB | 212 x 30 x 39 mm |
6 | 4750 ~ 4850MHz BRF | 4800 MHz | DC~4600 MHz, 5000 MHz~10000 MHz | 10dB | 131 x 22 x 27 mm |
7 | 5725 ~ 5825MHz BRF | 5775 MHz | DC~5550 MHz, 6000 MHz ~10000 MHz | 10dB | 131 x 22 x 25.7 mm |
No | Model | Pass Bnad Frequency | Insertion Loss | Return Loss | Isolation | Dimension (WxDxH) |
---|---|---|---|---|---|---|
1 | 1030/1090MHz Duplexer | 1018 MHz ~ 1042 MHz | 1.4dB | 18dB | 60dB Min | 171.0 X 182.0 X 40.0 mm |
1078 MHz ~ 1102 MHz | ||||||
2 | 1.8G / 2.1GHz Duplexer | 1710 MHz ~ 1895 MHz | 0.5dB | 20dB | 50dBc Min | 197.0 X 223.0 X 44.0 mm |
1920 MHz ~ 2170 MHz |
No | Model | Pass Bnad Frequency | Insertion Loss | Isolation | Handling Power | Dimension (WxDxH) |
---|---|---|---|---|---|---|
1 | 0.8G / 1.8G / 2.6G Triplexer | 819 MHz ~ 894 MHz | 0.5dB | 50dBc Min | 300 Watt | 171.0 X 182.5 X 69.5 mm |
1710 MHz ~ 2170 MHz | ||||||
2520 MHz ~ 2660 MHz |
